超微UHF器械微型标签
超微UHF标签系列是一款工业级、超小型的UHF特种标签,具有耐高温、防腐蚀、防水等级高(IP67),抗金属、液体友好等卓越特性。无论是加载外置的射频增强天线,还是直接安置在金属介质上,液体环境下、甚至是资产物品的直接粘贴读取等RFID应用,都可大显身手。
立即咨询
产品信息
概述
       超微UHF标签Magic系列是一款工业级、超小型的UHF特种标签,具有耐高温、防腐蚀、防水等级高(IP67),抗金属、液体友好等卓越特性。无论是加载外置的射频增强天线,还是直接安置在金属介质上,液体环境下、甚至是资产物品的直接粘贴读取等RFID应用,都可大显身手。


产品参数
Ø 尺寸:2.2×2.2×0.9 mm
2.6×2.6×0.9 mm
3.0×3.0×0.9 mm
Ø SMT焊盘:可选配
Ø 芯片:R6/R6P;国密等
Ø 协议:EPC Class 1 Gen 2 ISO 18000-6C
Ø 工作温度:-40℃~85℃
Ø 耐热:≦260℃/5min
Ø 耐冷:-196℃/>2000h
Ø 防护等级:IP67

产品规格
尺寸 2.2×2.2×0.9mm/2.6×2.6×0.9 mm/3.0×3.0×0.9 mm
频段 860~960MHz
材料 环氧树脂
芯片 Impinj Monza R6P/Impinj Monza M4QT
容量 TID: 96 bits; EPC: 96 bits; User: 64 bits/
TID: 48bit; EPC: 128bit; User: 512bit
协议 ISO/IEC 18000-6C
耐温 -196°C/2000h; 125°C/1000h; 260°C/5min
机械强度 >20N
抗静电能力 ±10KV(HBM)
工作温度 -45~85°C
储存温度 -45~85°C
数据保存 10年
SMT焊盘

产品特色
Ø 嵌入式的天线设计,可直接用RFID读写器或手持机读取、识别
Ø 宽频带860~940MHz设计,满足不同类型的客户与应用需求
Ø 微小尺寸模块,能够更贴近尖端设计者在超小型RFID产品之苛刻要求
Ø 采用无源UHF芯片,符合EPC Class1 Gen2和ISO18000-6等协议
Ø 可通过扩展增强天线,远距离识读RFID标签与数据传输
Ø 驱动多应用场景,丰富既有RFID标签产品形态

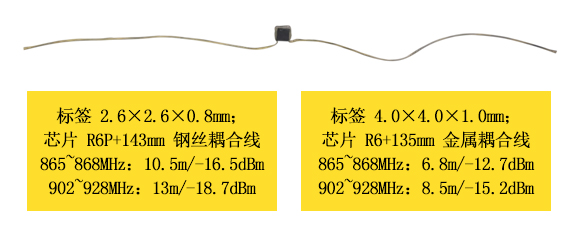

性能表现

应用:PCB,注塑类,器械,仪器仪表

安装说明:

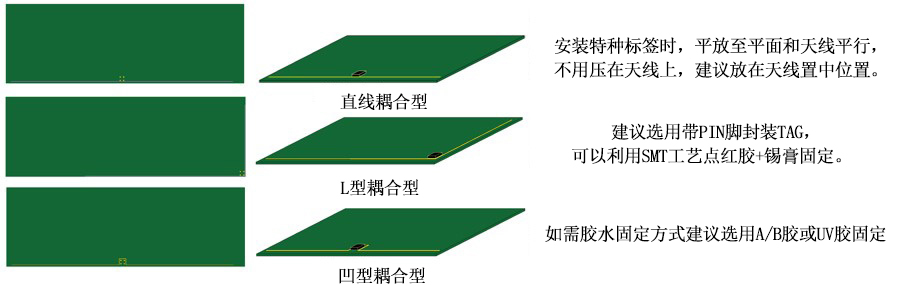

蚀刻天线耦合型应用,如PCB类


*建议天线总长度为140~145mm。

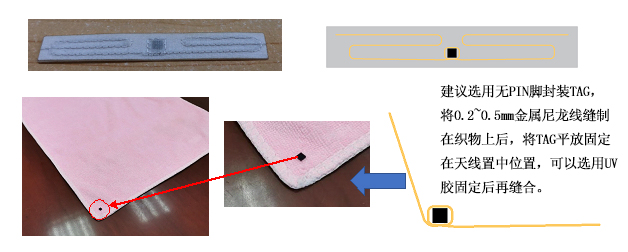

技术尼龙线耦合线应用,如织物类


*建议天线总长度为140~145mm。

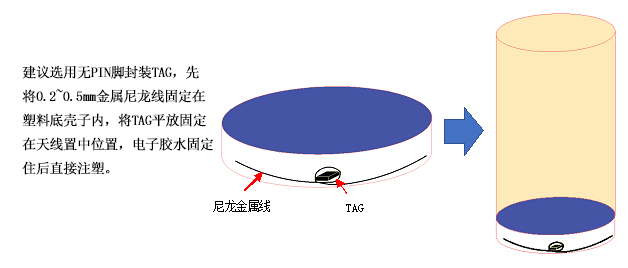

金属尼龙线耦合线应用,如注塑类

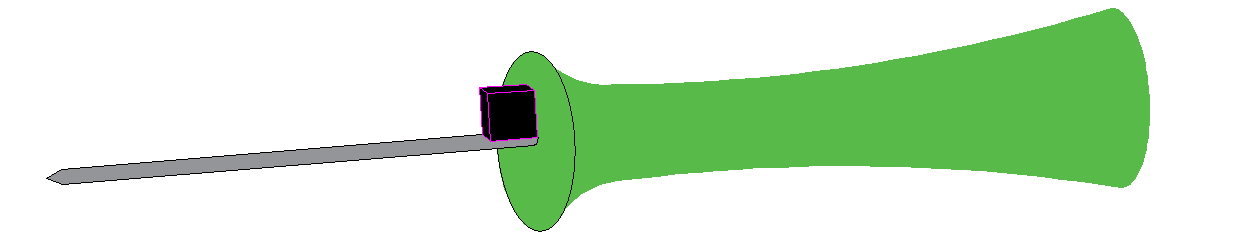

金属作为耦合线应用,比如工具类
建议选用无PIN脚封装TAG,将TAG竖着放置,和金属柄保持一致方向固定,可以选用A/B胶和UV胶固定包裹。

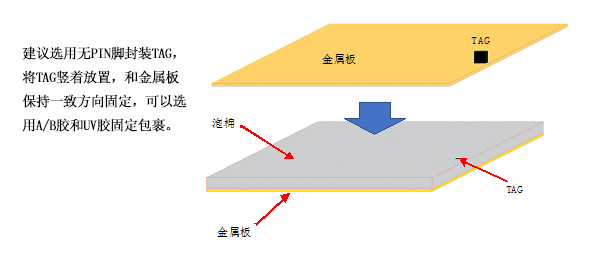

金属作为耦合线应用,比如金属铭牌类
